Polyga Carbon


 다른 시스템은 비슷한 크기의 물체 만 스캔하는 기능이 제한적이지만 Polyga Carbon은 다릅니다. 특수한 점은 관찰 가능한 영역 (시야 또는 시야각)을 변경하여 다양한 모양과 크기의 물체를 스캔 할 수 있다는 것입니다. 하나의 시스템에서 필요한 모든 기능을 활용할 수 있습니다.


폴리가 카본

Polyga Carbon

Polyga Carbon 3D 스캐너 시리즈는 유연한 시야각을 갖춘 두 가지 모델을 제공합니다.


Flexible x Portable                                                                  Carbon XL



모델카메라참조 객체정확성포인트들지점 간 거리스캔 속도시야
탄소2 x 3 메가 픽셀오토바이 크랭크 케이스, 대형 터빈225mm FOV : 35 미크론
600mm FOV : 50 미크론
3 백만 이상225mm FOV : 0.101mm
600mm FOV : 0.362mm
1.2 초장착시 사전 설정 위치 :
대각선 225mm, 600mm
카본 XL2 x 5+ 메가 픽셀자동차, 문화 유물, 인체25 – 70 미크론490 만70mm FOV : 0.027mm
800mm FOV : 0.26mm
1.2 초유연한 슬라이더 마운트 :
70 – 800 mm

조정 가능한 시야

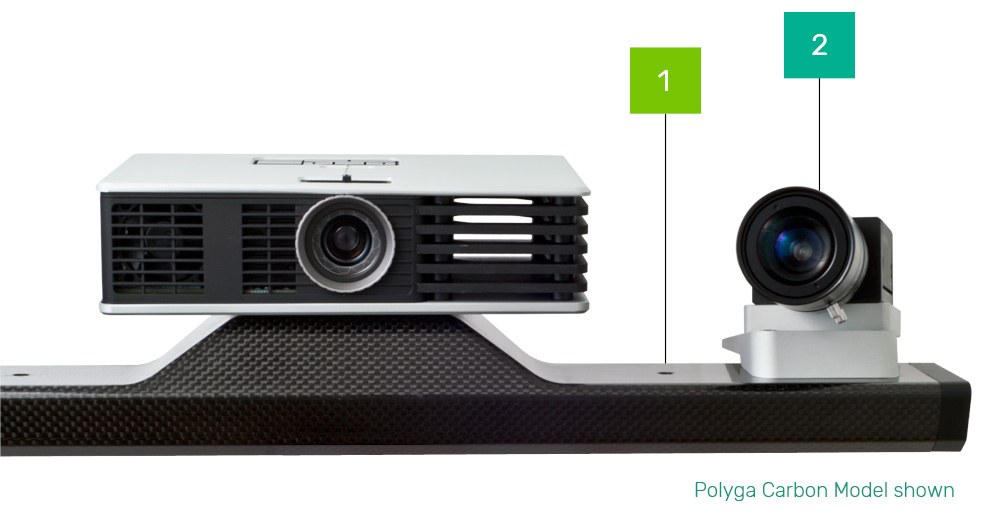

Polyga Carbon은 삼각대에 장착 된 3D 스캐닝 시스템입니다. 카메라를 마운트의 다른 위치에 배치하고 시야를 정확하게 조정하여 시야를 크게 또는 작게 만들 수 있습니다. 탄소 상의 카메라 동안 두 프리 카메라 슬롯이 CarbonXL는 유연성이 탑재 레일에 어딘가에 위치 될 수있다. 3D 스캐너는 다양한 크기의 물체를 스캔 할 수있는 다 기능성을 제공합니다.



몇 초 만에 품질 스캔 캡처

디지털 3D 스캔을 빠르고 정확하게 수행하십시오. 물체의 모든 각도에서 3D 스캔을 캡처하여 완전한 디지털 3D 모델을 만듭니다.

처리 능력

내장처리 능력

내장 된 데이터 편집, 정렬 및 병합 기능으로 캡처 단계에서 바로 3D 스캐너 데이터를 처리하여 시간을 절약하십시오.

파일 형식

출력파일 형식

다른 소프트웨어 프로그램에서 사용할 수 있도록 최종 출력을 PLY, OBJ, STL, ASC, FBX로 내보낼 수 있습니다.

샘플 스캔

다양한 개체 스캔

Polyga Carbon 시스템은 광범위한 기계 부품, 물체, 심지어 사람 (3D 스캐닝 바디 및 얼굴)을 풀 디지털 3D 모델로 스캔 할 수있는 다양성을 제공합니다. Carbon 3D 스캐너는 다음과 같은 응용 분야에 적합합니다.

  • 리버스 엔지니어링
  • 품질 검사
  • 과학적 측정
  • 3D 시각화
  • 아카이빙
  • 3D 프린팅
탄소 스캐닝

신속한 3D스캔

Polyga Carbon 3D 스캐너 시리즈는 약 1 초 안에 물체의 전체 시야를 캡처합니다. 물리적 접촉없이 물체를 스캔합니다.

FlexScan3D가 포함 된 카본

3D스캐닝, 후처리 및 검사도구

 독자적인 3D 스캐닝 소프트웨어 FlexScan3D 는 3D 데이터 캡처 및 사후 처리 기능으로 메시 데이터를 정리하는 제어센터 역할을합니다. 편차 분석을위한 기본 검사 도구도 제공됩니다. 다른 소프트웨어로 내 보내지 않고 FlexScan3D 내에서 모두 수행하십시오.

HDI Carbon은 원료 비용을 절약하기 위해 폐기물을 어떻게 줄였습니까?

과제 : 발전소 장비 제조업체는 대형 임펠러를 생산합니다. 스테인레스 스틸은 임펠러가 처음 주물로 생산 된 후 나중에 과도한 재료로 가공되어 완성 된 부품을 만들 때 낭비되는 고가의 재료입니다.


솔루션 : HDI Carbon은 3D 검사 소프트웨어와 함께 낭비 영역을 정확하게 찾아 낼 수 있었습니다. 이 결과를 통해 고객은 시정 조치를 취할 수 있게되었으며, 그 결과 구성 요소 당 약 $ 600의 엄청난 재료 비용이 절감되었습니다.
